学術論文の投稿にgnuplotを利用する例

ここでは，学術論文を投稿するときに添付する図をgnuplotとTeXで作る方法を紹介します．論文投稿の際の図のフォーマットは学会誌の規程毎に違いますので，あくまで一例です．

論文の図を送付する一般的な方法は，図を別紙にまとめておきcaptionだけの紙を添付する，captionを図中に入れる，の2通りが考えられます． captionの入れ方によってちょっと方法が異なりますが，やりかたそのものは同じです．これをLaTeX2eで作ります．

図を作る際の注意

最初に図だけをgnuplotを使ってEPSで作っておきます．その際，以下の点に注意します．

グラフの出力は， set term postscript eps enhanced で行う．色付きの図を受け付けてくれるなら， color のオプションを付ける．
目盛の数字と軸のラベル，凡例の文字を大きくすること
論文出版の際には図は縮小されますので，文字が小さいと潰れて読めません．そのため，字が小さいと間違い無く編集者から文句を言われます．描いている図にもよりますが，A4の紙一枚に2次元プロット図を一つ入れるばあいには，以下のようにsizeを0.6くらいに縮小してEPSを作成し，後で全体を拡大すると丁度良いようです．
```
gnuplot> set size 0.6,0.6
```
複数のプロットを1つにまとめるには，図の大きさを揃えておくこと
複数のプロットを組み合わせて一つの図として表示する際には，それぞれのプロットの大きさが同じでないとバランスが悪くなります．
gnuplot以外のソフトを用いて作成した図も，全てEPSで保存しておけば，同様の方法で全体をまとめることができます．

例としていくつかの関数をgnuplotを使って描いたファイルを用意しました．

Bessel関数J0,J1,Y0,Y1をplotするファイル
作成されたEPS J0, J1, Y0, Y1

TeXでまとめる

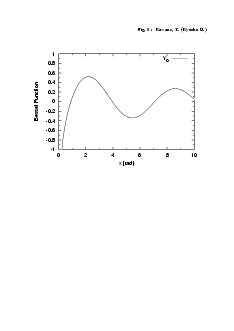

A4サイズの紙一枚につき図一つを入れたものを，論文に添付して投稿する方法を考えます．Figの番号が10まであれば，それらを用紙10枚に分けて印刷するという意味です．また，各用紙には，図の番号やcaption，投稿者の名前と所属を書き込んでおくように指定されている場合がありますので，必要に応じてこれらも入れるようにします．

上で作った4つのEPSをA4サイズのPostscriptに作り変えます．LaTeX2eの graphics (or graphicx)パッケージを用います．figure.texという名のファイルを用意して，gnuplotで作ったEPSをこの中に取り込みます．ファイルの始めの部分を以下に示します．

\documentclass[12pt]{article}
\oddsidemargin   0mm
\evensidemargin  0mm
\topmargin       0mm
\headheight      0mm
\headsep         0mm
\topskip         0mm
\textwidth     160mm   % 210 - 25x2 mm
\textheight    235mm   % 297 - 30x2 -2 mm
\baselineskip  12pt    % single space
\usepackage[dvips]{graphics}
\begin{document}
\pagestyle{empty}

\includegraphicsでEPSを取り込み，\resizebox を使って図の横幅がdocumentの横幅程度になるようにEPSを拡大します．ページの上の方に図の番号と著者名・所属を書き込んでおきます．次の例では，これらを右寄せにして表示しています．

\begin{flushright}
Fig.~1~:~ Kawano, T. (LANL)
\end{flushright}
\vskip 1cm
\begin{center}
\resizebox{150mm}{!}{\includegraphics{besj0.eps}}
\end{center}
\clearpage

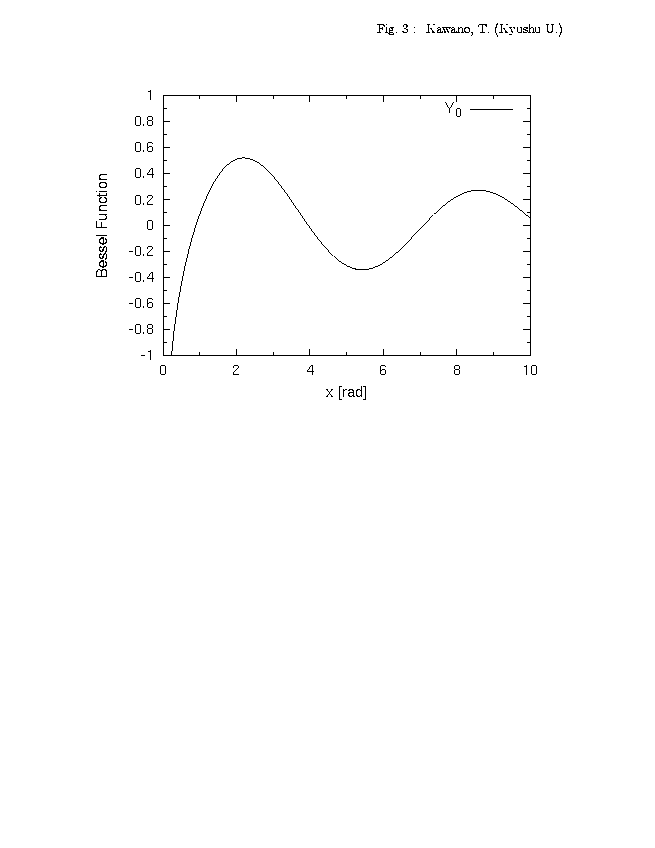

図のcaptionまで含める場合は，figure環境を用います．この場合は図にラベルを付けることができますので，2行目の図の番号にカウンタを用いることができます(勿論，上の例でも自分でカウンタを作れば可能ですが)

\begin{flushright}
Fig.~\ref{besj0}~:~ Kawano, T. (LANL)
\end{flushright}
\vskip 1cm
\begin{figure}[b!]
\begin{center}
\resizebox{150mm}{!}{\includegraphics{besj0.eps}}
\caption{Bessel function, $J_0$.}
\label{besj0}
\end{center}
\end{figure}
\clearpage

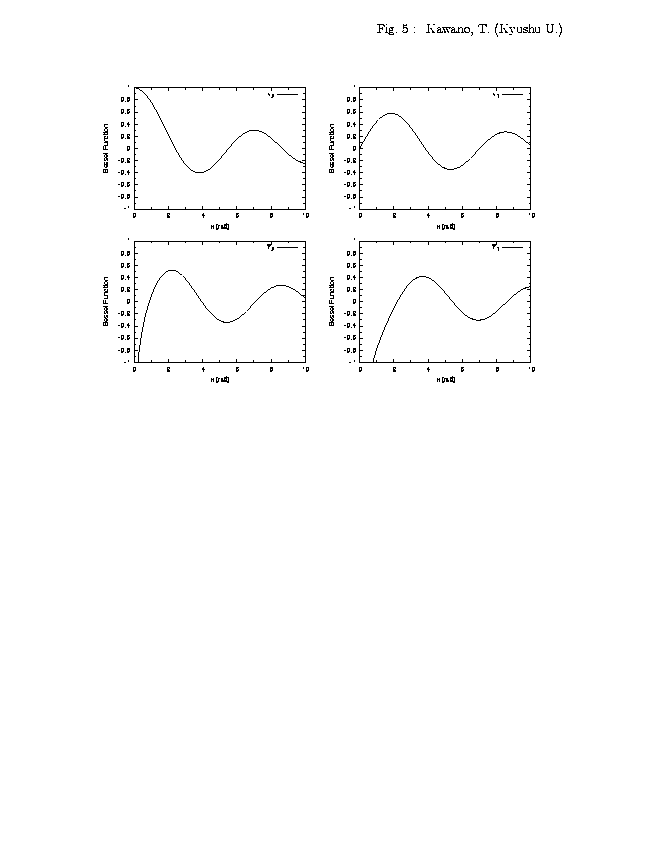

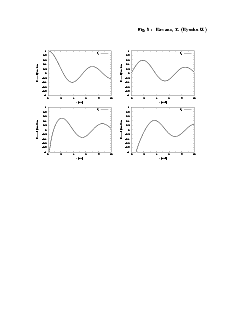

複数のプロットをまとめて一つの図にするには，tabular環境を使って配置すると簡単です．上の4つのEPSを2行2列にまとめて一つの図にしてみます．

\begin{flushright}
Fig.~5~:~ Kawano, T. (LANL)
\end{flushright}
\vskip 1cm
\begin{center}
\begin{tabular}{cc}
\resizebox{70mm}{!}{\includegraphics{besj0.eps}} >
\resizebox{70mm}{!}{\includegraphics{besj1.eps}} \\
\resizebox{70mm}{!}{\includegraphics{besy0.eps}} >
\resizebox{70mm}{!}{\includegraphics{besy1.eps}} \\
\end{tabular}
\end{center}
\clearpage

図の文字はさらに小さくなりますので注意が必要です．上の例でも，もう少し字が大きくなるようにEPSを作り直した方が良いでしょう．

横向きの図を作る

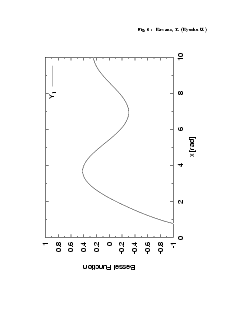

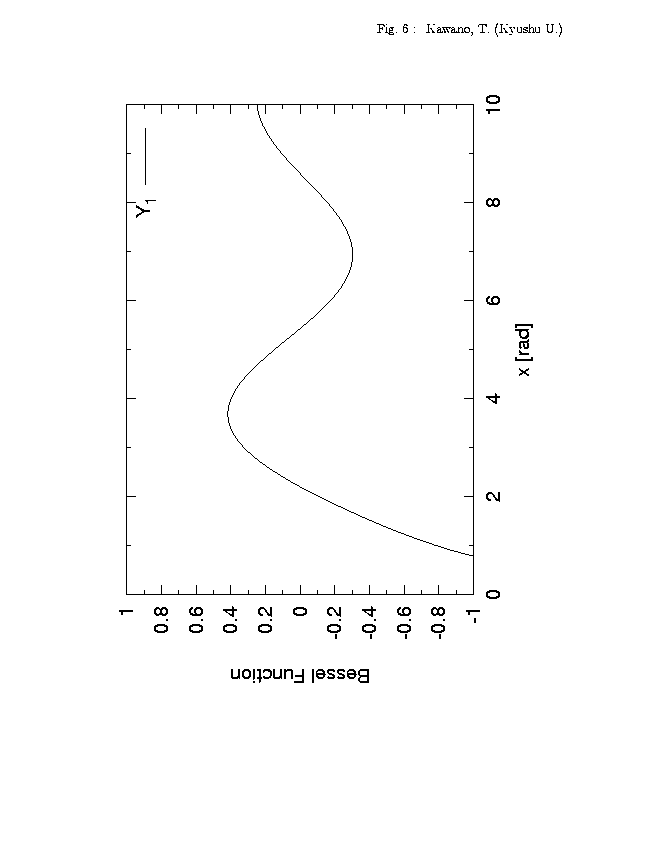

横長の図をA4縦の紙に印刷するには， \rotatebox でEPSを90度回転させます．横向きにすると，図をもう少し大きく拡大できます．下の例では図の横長さ(印刷では縦の長さ)を20cmに伸ばしました．

\begin{flushright}
Fig.~6~:~ Kawano, T. (LANL)
\end{flushright}
\vskip 1cm
\begin{center}
\rotatebox{90}{%
\resizebox{200mm}{!}{\includegraphics{besy1.eps}}}
\end{center}
\clearpage

ページ毎のPostscriptを作る

以上の方法でFig.1〜6までを作るTeXファイルは，以下のようになります．

このTeXファイルをコンパイルし，dvipsでPSファイルを作れば，投稿用図の完成です．

% latex figure.tex
% dvips figure.dvi -o figure.ps

figure.psの中に，Fig.1から6までの図が，それぞれ一つの図につき1ページづつに分けられて入ります．このPSファイルを印刷すれば6枚の図が完成です．

American Physical Societyの esubシステムのようにPostscriptでsubmit できる場合は，図一つに対してPSファイルを一つ用意しますが，これもdvips を使うと簡単にできます．

% dvips figure.dvi -pp 1-1 -o figure1.ps
% dvips figure.dvi -pp 2-2 -o figure2.ps
% dvips figure.dvi -pp 3-3 -o figure3.ps
% dvips figure.dvi -pp 4-4 -o figure4.ps
% dvips figure.dvi -pp 5-5 -o figure5.ps
% dvips figure.dvi -pp 6-6 -o figure6.ps

完成品

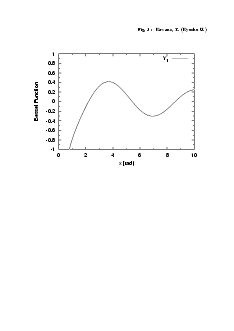

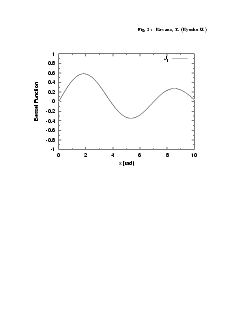

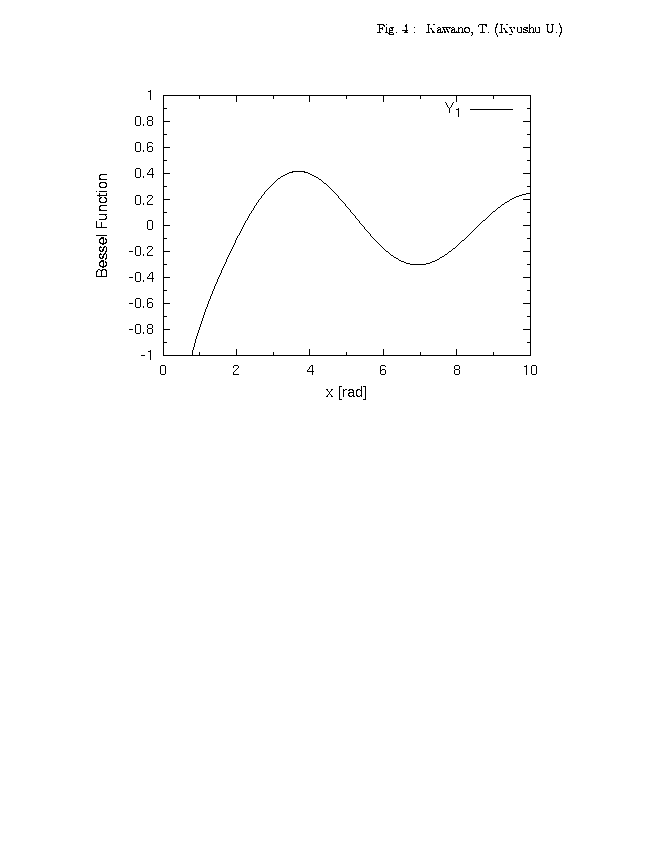

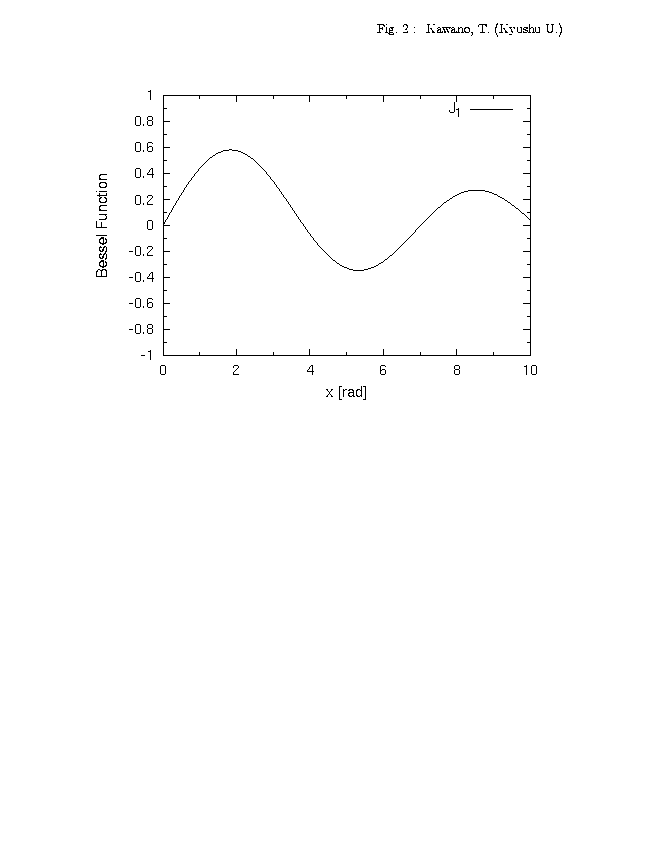

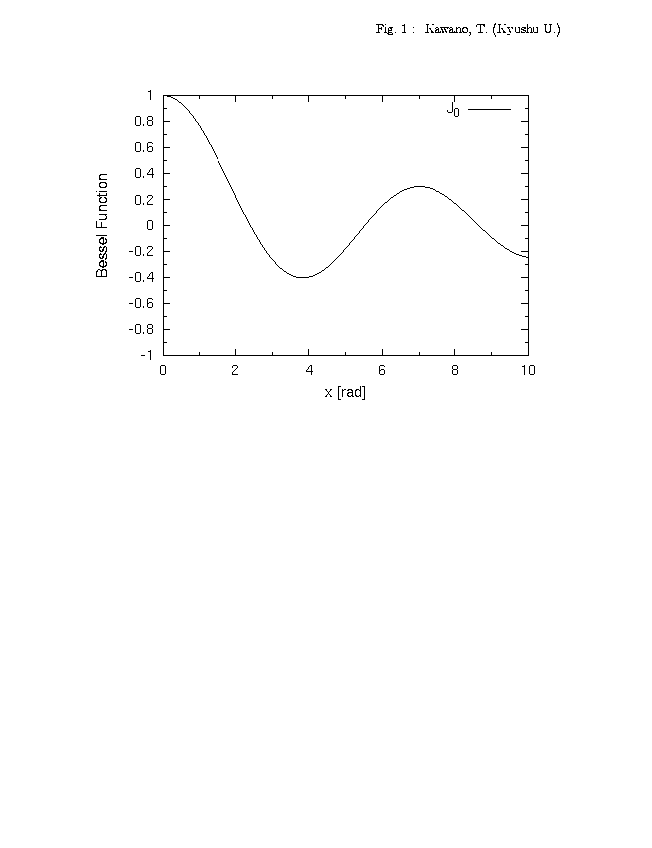

figure1.ps	figure2.ps


figure3.ps	figure4.ps


figure5.ps	figure6.ps
