陰関数

• 陰関数の解法

陰関数の解法

関数がy=f(x)のように明示的に表現されておらず，f(x)+g(y)=0のような
形で与えられている場合は，gnuplotで関数定義することができません．この
様な陰関数をgnuplotで表示するには，パラメータ表示するか，関数を3次元で
定義し直し，z=0面との交線を求める方法を使います．

パラメータで関数を再定義できるなら，図の表示は簡単です．例えば
円の方程式 x*x+y*y=r*r はx=r*sin(t), y=r*cos(t)と表すことができますので，
次のようにして円を描くことができます．

gnuplot> set parametric

dummy variable is t for curves, u/v for surfaces
gnuplot> set size square
gnuplot> r=1
gnuplot> plot r*sin(t),r*cos(t)

パラメータで表すことが難しい陰関数の場合は，まず関数を3次元曲面とし
て定義します．次の例は，x^3-2xy + y^3=0 という関数です．

gnuplot> f(x,y)= x**3 - 2*x*y + y**3

この曲面 f(x,y) と z=0の交線が，この関数の解となります．z=0面を3次元プロットの
底面とするために， set ticslevel 0 を与えておきます．

gnuplot> set xrange [-2:2]
gnuplot> set yrange [-2:2]
gnuplot> set zrange [0:5]
gnuplot> set ticslevel 0
gnuplot> set view 40,340
gnuplot> set isosample 100,100
gnuplot> splot f(x,y)

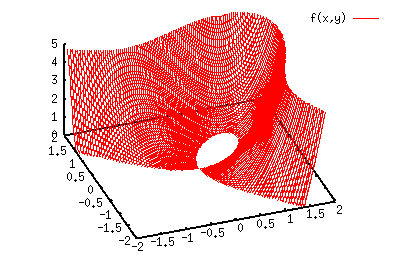

この図の底面に描かれた曲線が，f(x,y)=0の解となります．この曲線を取り
出すために，等高線を用います．等高線データを一旦ファイルに落しておきます．

gnuplot> set xrange [-2:2]
gnuplot> set yrange [-2:2]
gnuplot> set zrange [*:*]
gnuplot> set cont base
gnuplot> set cntrparam levels discrete 0,0
gnuplot> unset surface
gnuplot> set surface
gnuplot> set term table
gnuplot> set output "cont.dat"
gnuplot> splot f(x,y)

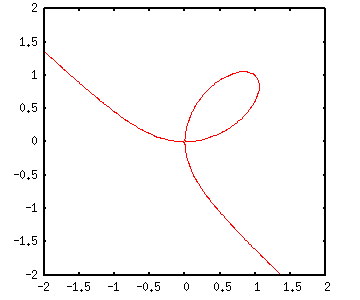

次にファイルに書き出されたデータを，いつもの要領でグラフにします．

gnuplot> set xrange [-2:2]
gnuplot> set yrange [-2:2]
gnuplot> set size square
gnuplot> plot "cont.dat" w l

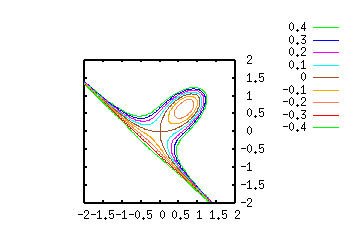

ファイルに書き出さない方法もあります．等高線を-0.4から0.1づつ増やして描いて
いますが，それぞれの曲線が x^3-2xy + y^3=定数 の解となっています．

gnuplot> set xrange [-2:2]
gnuplot> set yrange [-2:2]
gnuplot> set view 0,0
gnuplot> set isosample 100,100
gnuplot> set size square
gnuplot> set cont base
gnuplot> set cntrparam levels incre -0.4,0.1,0.4
gnuplot> unset surface
gnuplot> splot f(x,y)
